Вакуумирование бетона — специальный метод удаления лишней жидкости и частиц воздуха из свежеуложенной бетонной смеси. Необходимое количество жидкости для осуществления процессов гидратации составляет не более 20% от общей массы цемента. Остальной объем воды служит для придания смеси различных технологических свойств, например, подвижности. При затвердевании часть воды из бетона испаряется. Появляются поры, которые снижают уровень непроницаемости, устойчивости к истиранию и плотности готовой конструкции.
Почему избыток воды вреден для бетона
Избыточная вода в смеси (свыше 20% от массы цемента) вызывает поры при гидратации, снижая прочность на сжатие на 30-50% и водонепроницаемость (W4 вместо W12). Оптимальное водоцементное соотношение (В/Ц) — 0,35-0,45; при В/Ц>0,6 бетон становится пористым, подверженным морозному разрушению и коррозии арматуры. Вакуумирование решает проблему, извлекая 20-30% свободной воды без потери подвижности (П3-П5).
Таблица влияния В/Ц на свойства бетона
| В/Ц | Прочность (МПа) | Плотность (кг/м³) | Водонепроницаемость |
|---|---|---|---|
| 0,35 | 50+ | 2450 | W12 |
| 0,45 | 35-40 | 2350 | W8 |
| 0,60 | 20-25 | 2200 | W4 |
Принцип вакуумирования бетона: физика процесса
Метод основан на создании разрежения 0,08-0,75 кгс/см² (80-750 мм рт.ст.) под фильтрующими матами, когда атмосферное давление (7-8 т/м²) выдавливает воду и воздух из смеси. Глубина эффекта - 10-15 см, время обработки - 1-2 мин/см толщины; удаляется до 30% воды, В/Ц снижается на 15-25%. Формула уплотнения: R=R0⋅e−k⋅tR=R0⋅e−k⋅t, где R - плотность, t - время вакуума (k=0,1-0,2 мин⁻¹).
График набора прочности бетона: вакуумированный бетон достигает 70% за 7 суток против 50% у обычного.
Основные преимущества технологии
Для устранения недостатков в рамках строительной площадки эффективным является метод вакуумирования бетона. Он позволяет использовать смеси с высоким уровнем подвижности без негативных последствий. В результате работы уменьшается пластическая усадка, уровень прочности увеличивается в среднем на 20 — 25%. При вакуумировании бетона можно выделить следующие преимущества:
- Прочность +20-50%: Верхний слой до 145% от средней (М400 → М500 эквивалент).
- Плотность +10-15%: 2400-2500 кг/м³, снижение пористости <5%.
- Водонепроницаемость W8-W12, морозостойкость F200-F400.
- Износостойкость: Нагрузка 10-15 т/м² без пыли/трещин.
- Ранний набор прочности: Распалубка через 3-5 суток, эксплуатация через 7.
- Гладкая поверхность: Экономия на затирке/шлифовке 30-50%.
- Снижение усадки: На 40-60%, без микротрещин.
Метод подходит для работы с бетонными смесями, основу которых составляет шлакосиликатный или силикатный цемент. Широко используется при бетонировании фундаментов, стен, полов, дорог, мостовых опор, площадок или ЛЭП с целью скорейшего окончания строительства и экономии средств.
Особенности технологического процесса
В зависимости от вида конструкции из бетона технология вакуумирования может осуществляться как сбоку, так и сверху. Для выполнения правильного процесса используется специальное оборудование, которое бывает стационарным (заводским) или передвижным.
Продолжительность рабочего процесса зависит от толщины, плотности, состава и подвижности смеси. Время отсасывания лишней жидкости определяется исходя из ППР. В среднем, на укладку одного квадратного сантиметра уходит одна минута. Окончание работы можно определить визуально. Прочность конструкции должна составлять 2 — 3 кгс/см2. Перед началом рабочего процесса рекомендуется проверить на исправность вакуумные щиты, насосное оборудование, ресивер, баки, трубопроводы, шланги и вакуум-проводную систему.
Все операции технологического процесса выполняются в строгой последовательности:
- подготовка поверхности для бетонирования и установка направляющих;
- укладка смеси на основу и уплотнение поверхности вибратором;
- монтаж полотен фильтрации и матов всасывания;
- подсоединение шлангов вакуумного агрегата;
- проверка работоспособности системы (мат должен плотно прилегать к бетонной поверхности, рабочее давление должно составлять 0,75 кгс/см2);

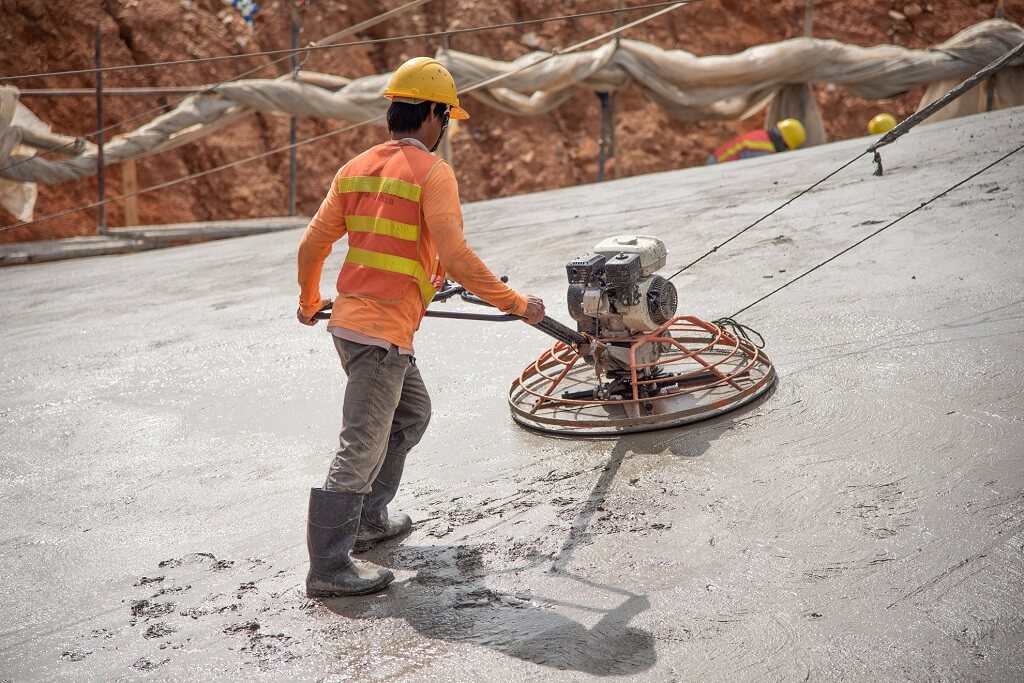

- затирка поверхности специальной машинкой (машинка для затирки устанавливается на середину захватки и подключается к сети; перемещается машинка от середины к краям по продольным проходкам);
- шлифовка — завершающий шаг работы (шлифовку поверхности должен выполнять рабочий с высоким квалификационным разрядом).
На одной захватке разрешается одновременно осуществлять несколько строительных манипуляций. Например, затирать и шлифовать поверхность. В результате проделанной работы получается ровная поверхность, по которой можно сразу ходить. Удаление лишней жидкости осуществляется путем использования специальных мягких матов, соединенных с помощью шланга с вакуумным агрегатом. После работы мат тщательно промывается. Жидкость, накопившаяся в бадье, сливается в канализационную сеть. Процесс удаления лишней жидкости и вибрирования должен выполняться до начала застывания смеси.
Оборудование для вакуумирования бетона
- Вакуум-агрегаты: Передвижные/стационарные (мощность 5-15 кВт).
- Фильтрующие маты: Резина/ткань 1×2 м, промывка после смены.
- Насосы/шланги: Ресивер 500 л, фильтры от цемента.
- Допы: Затирочные машины, упрочнители.
Обслуживание: промывка матов, проверка герметичности.
Недостатки и ограничения метода
- Неэффективно для толщины >15 см (глубина 10 см).
- Зависимость от погоды: ветер/дождь нарушают герметичность.
- Высокая стоимость.
- Требует квалификации: перевакуум → сухость/трещины (-10% прочности).
- Не для низкоподвижных смесей (П1-П2).
Сравнение вакуумирования с альтернативными методами
| Метод | Прочность | Время уплотнения | Глубина эффекта |
|---|---|---|---|
| Вакуумирование | +50% | 1-2 мин/см | 10-15 см |
| Вибрация+затирка | Базовая | 3-5 мин/см | 5-10 см |
| Автобетонщики | +20% | 2-3 мин/см | 8-12 см |
| Сухие смеси | +30% | 1 сутки | Полная |
Вакуум лидирует по скорости и прочности, но дороже на 50-100%.
Современные инновации в вакуумировании
- Комбинирование: Вакуум + кварцевые упрочнители (+20% износостойкость).
- Автоматизация: Роботизированные маты с датчиками давления.
- Нанопластификаторы: Снижение В/Ц до 0,30 без потери текучести.
Итог
Вакуумирование бетона - это проверенная технология, повышающая прочность на 20-50%, водонепроницаемость и износостойкость конструкций, сокращая сроки эксплуатации на 70% по сравнению с традиционными методами. Метод идеален для промышленных полов, фундаментов и дорог, где важны надежность и экономия времени, но требует квалифицированных исполнителей и оборудования. Соблюдение технологии по СП 63.13330 гарантирует долговечность сооружений на десятилетия, делая вакуумирование выгодным вложением в качество строительства.
Поделиться:
FAQ
Вакуумирование бетона — это метод удаления избытка воды (20-30%) из свежезаложенной смеси с помощью вакуумных матов и насосов, создающих разрежение 0,08-0,75 кгс/см². Атмосферное давление уплотняет бетон, снижая В/Ц на 15-25% и повышая прочность верхнего слоя на 20-50%
Метод вакуумирования увеличивает прочность до 145% от базовой, водонепроницаемость (W8-W12), морозостойкость (F200+) и износостойкость, позволяя ходить по поверхности через 30 минут и эксплуатировать через 7 дней. Снижается усадка на 40-60%, экономится время на затирку и уход.
Обработка длится 1-2 минуты на 1 см толщины слоя (для 10 см - 10-20 мин/м²), с контролем по стоку воды и манометру до 0,75 кгс/см². Полная обработка 100 м² занимает 4-6 часов, включая вибрацию и затирку.
Идеально для промышленных полов (склады, заводы с нагрузкой 10 т/м²), фундаментов, дорог и мостов толщиной до 15 см, где нужна ранняя эксплуатация. Неэффективно для толстых стен (>20 см) или низкоподвижных смесей (П1-П2).
Нет, метод требует сухой погоды без сильного ветра (>5 м/с), иначе нарушается герметичность матов; укрывайте пленкой при угрозе осадков. Работайте при +5...+25°C для оптимальной подвижности смеси П3-П5.
